S11型油浸式电力变压器

S11型油浸式电力变压器

型号含义


产品概述

本公司研发生产的S11-M系列全密封油浸式电力变压器具有低损耗、低噪音、高效率的优点,可取得良好的节能并减少污染。

全密封式变压器与普通油浸式变压器相比,取消了储油柜,油体积的变化有波纹油箱的波纹片的弹性来自动调节补偿,变压器与空气隔绝,防止和减缓油的劣化和绝缘老化,增强运行可靠性,正常运行免维护。


产品特点

1.变压器铁心采用进口优质冷轧硅钢片叠积而成,大大降低空载损耗和空载电流,并对铁心进行绑扎,保证铁心的紧实度,降低噪音。

2.高低压绕组用无氧铜绕制,低压绕组500kVA及以下采用双层圆筒式结构,630kVA及以上采用双螺旋或四螺旋结构,高压绕组采用多层圆筒式结构。

3.变压器联结组采用Dyn11,减少谐波对电网的影响,改善供电质量。

4.变压器为全密封结构,延长使用寿命,免吊心,免维修。

5.实测噪音值低于标准。

本系列变压器经正常运输后,不需作吊心检查,即可安装有关的零部件,进行验收项目试验,合格后即可投入运行。


使用条件

1.zui高环境温度: +40C

2.zui低环境温度: -25°C

3.海拔高度:<1000m

4.zui高月平均相对湿度: 90% ( 20C )

5.安装地点:安装在没有火灾、爆炸危险、严重污秽、

化学腐蚀及剧烈振动的场所,户内或户外。


执行标准

GB 1094.1电力变压器

GB/T 1 5164油浸式电力变压器负载导则

GB/T 6451三相油浸式电力变压器技术参数和要求

GB 2536变压器油

JB/T 3837变压器类产品型号编制方法

JB/T 501电力变压器试验导则

GB 1094.3电力变压器绝缘水平和绝缘试验外绝缘的空气间隙

DL/T 572变压器运行规程

上述标准以新发布的为准;设备的其它要求应以相应的新的专业标准为准。

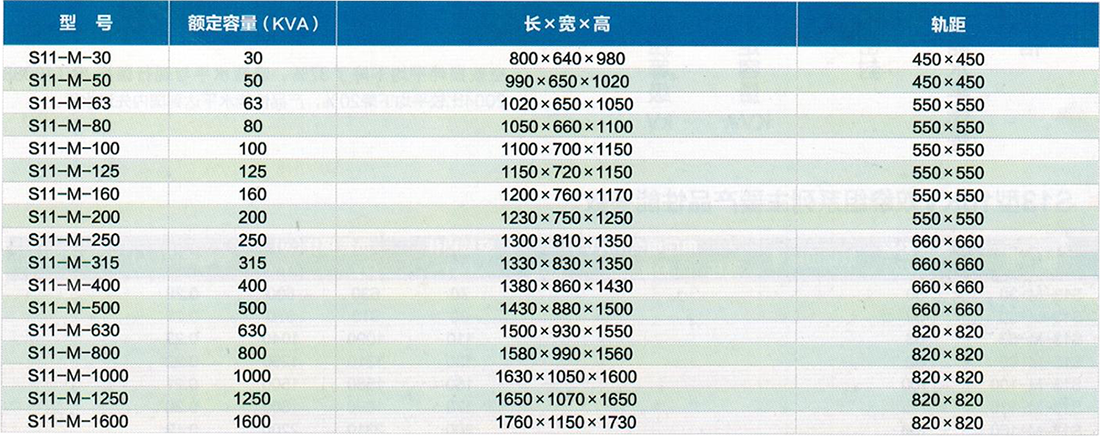

S11型10KV双绕组系列主要产品性能参数:


注:表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组,斜线下方的负载损耗适用于Yyn0。

S11型10KV双绕组系列主要产品性能参数:


注:本20KV变压器可根据客户要求,高压测可生产双电压接线。即可将变压器输入端根据网测20KV与10KV两种电压的不同而利用转换开关切换。

绝缘水平
